一、 總述
該機屬于引進日本先進技術液壓型三輥卷板機，用于將鋼板卷成圓筒形、圓錐形、圓弧形等。

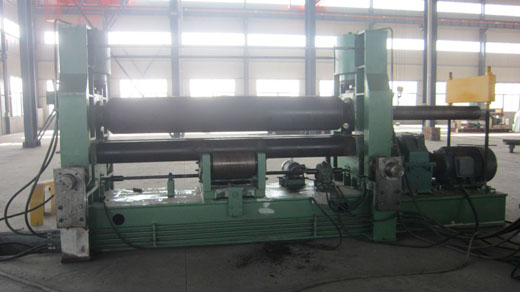

W11S-30×2500上輥數顯萬能式卷板機簡圖)
該機屬于液壓型三輥卷板機，用于常溫狀態下將板材卷成圓筒形、圓弧形、圓錐形。
上輥可以垂直移動、水平移動。
預彎通過上輥水平移動，使上輥相對于下輥呈非對稱位置來實現。
滾圓時通過電動機、減速機帶動兩下輥進行。
由于下輥的標高不變，所以便于進料和操作。
翻倒架采用液壓翻倒。
上輥垂直位移采用液壓傳動，水平移動采用機械傳動。
采用PLC可編程顯示器控制。
提供詳細的電氣原理圖，電氣走線嚴格按圖紙進行，每根連線兩端的號碼須清晰完整，線端子排上應貼有與連線號碼相同的線號標記，而且應在電器配線圖及原理圖作相應的標記；
設備使用的電氣件全部采用名牌企業優質產品，電氣保護器件(如電流繼電器、空氣開關等)在安裝前必須由電氣制造廠嚴格測試，并保證運行可靠。
設備使用的液壓元件采用名牌產品。設備運行平穩、控制靈活、無卡阻、漏油和異常噪音。
增加錐筒裝置可卷制一定范圍內的錐體。
設備可靠性高，故障率低。
二、主要技術參數
|
規格型式號 |
單位 |
W11S-30*2500 |
|
型 式 |
|
上輥數控 |
|
加 壓 力 |
T |
270 |
|
最大板幅 |
mm |
2500 |
|
輥?zhàn)庸ぷ鏖L(zhǎng)度 |
mm |
2600 |
|
最大板厚端曲 |
mm |
T25*B2500*φmin400mm（σs≤245 MPa） |
|
最大板厚中央 |
mm |
T30*B2500*φmin400mm（σs≤245 MPa） |
|
滿載剩余直邊長度 |
mm |
≤2.9倍板厚 |
|
上輥直徑 |
mm |
Φ410 |
|
下輥直徑 |
mm |
Φ235 |
|
兩下輥中心距 |
mm |
380 |
|
卷板速度 |
m/min |
約4 |
|
托輥數目 |
根 |
4 |
|
托輥組數 |
組 |
1 |
|
電源電壓 |
V/Hz |
380/50 |
|
主電機功率 |
KW |
30 |
|
液壓電機功率 |
KW |
11 |
|
移動電機功率 |
KW |
4 |
三、主要組成部件的生產廠家
|
名 稱 |
內 容 |
|
軸承 |
類 型 |
雙列調心軸承 |
|
制造廠家 |
洛陽軸承/瓦房店軸承 |
|
工
作
輥 |
工作輥材質 |
42CrMo（上輥） |
|
硬 度 |
HRC40-45 |
|
制造廠家 |
華祥特鋼/南鋼 |
|
底 側
盤 機
和 架 |
機加材料 |
Q235 |
|
加工方式 |
焊接結構件，去應力處理，數控鏜銑床加工 |
|
制造廠家 |
南通康海 |
|
減速機 |
型 式 |
硬齒面圓柱齒輪減速機 |
|
制造廠家 |
江蘇泰興 |
|
主要電氣元件 |
西門子電器 |
|
液
壓
系
統 |
液壓泵 |
型 式 |
齒輪泵 |
|
制 造 廠 |
合肥長源 |
|
閥 |
制 造 廠 |
臺灣油神 |
|
主
油
缸
|
缸體與活塞桿 |
鍛件，熱處理HRC48-50 |
|
制造廠家 |
江蘇久久/南通桑普 |
|
主油缸密封 |
Yx型 |
|
制造廠家 |
臺灣鼎基 |
|
數控
系統
(經濟型) |
可編程顯示器 |
特維（加拿大） |
|
PLC可編程控制器 |
OMRON（日本） |
|
位移傳感器 |
無錫瑞普 |
性能與特點：
1.高精度的端部預彎
自由地設定直邊長度，上輥直接加壓預彎，能夠完成高精度的端部預彎。
2.NC控制，高的生產效率
卷制 制品工藝參數NC化，操作簡單，效率大幅度提高。
3.制品精度超群
上輥呈鼓形狀，下輥的下部有托輥配合調節，連續彎曲，從薄板到厚板這一廣泛的范圍內能夠卷制理想的制品。
4.作業的安全
兩下輥固定，上輥上下，左右移動，工件不隨工作輥移動，作業者安全。
5.整體式結構，基礎簡單，移動方便
設備采用整體式底盤，無須地腳螺栓，基礎簡單，移動作業場所方便。
6.不同的用途，相應的控制方法
根據用途，有以下的控制方法：
TNC（上NC）：多品種，少量生產用；
T&BNC（上，下NC）：少品種，大量生產用。
7.豐富的彎曲形狀
具有卷制O型，U型，多段R，輔助錐筒裝置，可以卷制一定范圍的錐筒。
O型彎曲：后方彎曲方式
U型彎曲：前方彎曲方式：
多段R彎曲：組合式方式。
技術參數：
|
規格型號 |
上錕加壓力 |
最大板厚 |
板幅 |
上錕直徑 |
下錕直徑 |
中心距 |
電動機 |
|
端曲 |
中央 |
驅動用 |
油壓用 |
移動用 |
|
W11S-8×1500 |
25 |
6 |
8 |
1500 |
175 |
125 |
160 |
3 |
2.2 |
0.75 |
|
W11S-6×2000 |
25 |
4.5 |
6 |
2000 |
195 |
125 |
160 |
3 |
2.2 |
0.75 |
|
W11S-8.5×1500 |
30 |
6.5 |
8.5 |
1500 |
185 |
125 |
160 |
3 |
2.2 |
0.75 |
|
W11S-7.5×2000 |
30 |
5.5 |
7.5 |
2000 |
205 |
125 |
160 |
3 |
2.2 |
0.75 |
|
W11S-10×1500 |
37 |
8 |
10 |
1500 |
205 |
135 |
180 |
4 |
2.2 |
0.75 |
|
W11S-8.5×2000 |
37 |
6.5 |
8.5 |
2000 |
220 |
135 |
180 |
4 |
2.2 |
0.75 |
|
W11S-8×2500 |
37 |
5.7 |
8 |
2500 |
235 |
135 |
180 |
4 |
2.2 |
0.75 |
|
W11S-11×1500 |
45 |
9 |
11 |
1500 |
215 |
135 |
180 |
4 |
2.2 |
0.75 |
|
W11S-10×2000 |
45 |
7.5 |
10 |
2000 |
235 |
135 |
180 |
4 |
2.2 |
0.75 |
|
W11S-9×2000 |
45 |
6.5 |
9 |
2500 |
245 |
135 |
180 |
4 |
2.2 |
0.75 |
|
W11S-11×2000 |
55 |
9 |
11 |
2000 |
245 |
145 |
200 |
5.5 |
4 |
0.75 |
|
W11S-10.5×2500 |
55 |
8 |
10.5 |
2500 |
255 |
145 |
200 |
5.5 |
4 |
0.75 |
|
W11S-9.5×3000 |
55 |
7 |
9.5 |
3000 |
275 |
145 |
200 |
5.5 |
4 |
0.75 |
|
W11S-12×2000 |
65 |
10 |
12 |
2000 |
250 |
145 |
200 |
5.5 |
4 |
0.75 |
|
W11S-11.5×2500 |
65 |
9 |
11.5 |
2500 |
065 |
145 |
200 |
5.5 |
4 |
0.75 |
|
W11S-10.5×3000 |
65 |
8 |
10.5 |
3000 |
280 |
145 |
200 |
5.5 |
4 |
0.75 |
|
W11STNC-8×1500-
W11STNC-10.5×3000 |
同上 |
|
W11S&BNC-8×1500-
W11S&BNC-10.5×3000 |
同上 |
產品改進，技術參數如有變動，不另行通知。
