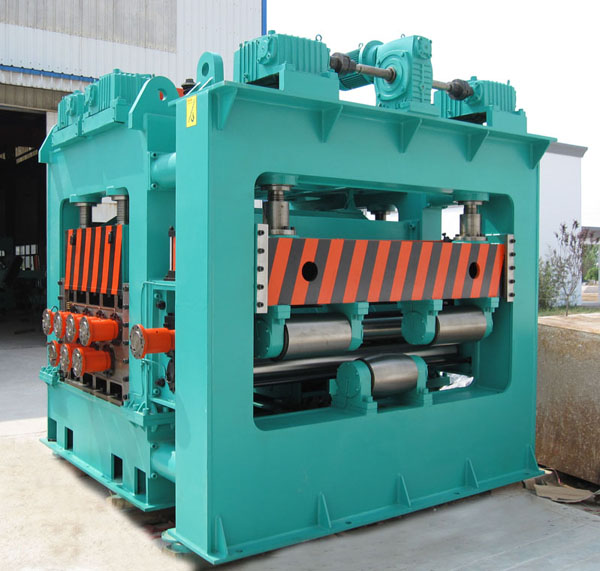

校平機:
（1）操作功能：板料在進入精校機以前將上下兩排校平輥調整至適當間隙，板料在上下兩排校平輥的擠壓下對鋼板進行精矯平；
（2）機構構造：由兩支夾送輥、十一支校平輥、上下各兩排支撐輥、驅動裝置及本體承架等構成。所有機架均為鋼板焊接結構件，剛性好，強度高。校平機為四重式結構，工作輥兩層，支撐輥兩層，上下校平輥均由支撐輥支撐，以增加校平輥的抵抗變形的能力。上校平輥及支撐輥固定在一剛性滑塊上, 滑塊可分別由電機經蝸桿絲杠副帶動其升降或傾斜，以改變其校平間隙及校平傾角，保證校平精度，同時方便在加工不同厚度板材，操作工人能快速的進行調整，縮短輔助時間，提高工作效率。間隙調整值由刻度表顯示。主動力為直流電機驅動，經制動器、減速機、齒輪分配箱、萬向聯(lián)軸節(jié)，使各輥均有動力，通過直流調速器運行無級調速。各輥支撐全部采用滾動軸承，油脂潤滑。
|
